Τροποποιήσεις και αναβαθμίσεις σε κουτί PC Dacapo LCD

Ο τολμών νικά!

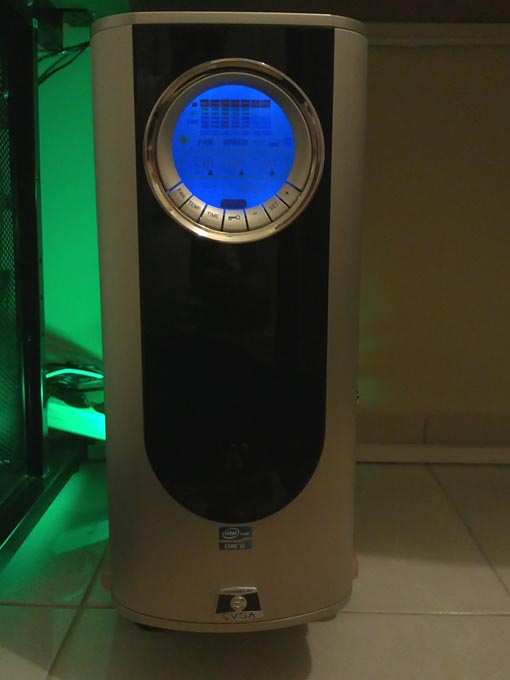

Dacapo LCD δεν θα το αλλάξω ποτέ.





Από το 2005 είμαι ένας περήφανος κάτοχος ενός Dacapo LCD από την ACase.Ενός μοναδικού κουτιού για υπολογιστή που ξεχωρίζει το μεγάλο κεντρικό LCD panel των λειτουργιών,η ποιότητα κατασκευής και τα καλά υλικά (Αλουμίνιο).Θυμάμαι πως το είχα πρωτοδεί στην έκθεση της infosystem το 2004 και μπορώ να πω πως το είχα ερωτευτεί.Πάντα ήθελα να έχω ένα κουτί που να ξεχωρίζει και να ξεφεύγει λίγο από τα κλασσικά κουτιά.Φυσικά κουτιά υπάρχουν πολλά.Άλλα ακριβά και καλά και άλλα φτηνά πάλι απλά για να κάνεις την δουλειά σου.Όλα όμως έμοιαζαν μεταξύ τους ενώ το συγκεκριμένο κουτί διέφερε κατά πολύ από όλα τα άλλα.Λίγο το μεγάλο πάνελ μπροστά,λίγο η ποιότητα κατασκευής που ήταν σε πολύ ψηλά επίπεδα,λίγο το καλό αλουμινένιο φινίρισμα τράβηξε αμέσως την προσοχή μου.Έτσι μετά από λίγους μήνες αποφάσισα να καταβάλω τον ταπηνό μου οβολό για να το αποκτήσω με την ιδέα να μην το αλλάξω φυσικά ποτέ..Μεγάλη κουβέντα βέβαια αλλά μέχρι στιγμής δεν έπεσα έξω..στην έκθεση.Το κατάστημα το οποία το αγόρασα βρισκόταν στο κέντρο της Θεσσαλονίκης και είχε ένα τελευταίο κομμάτι στην βιτρίνα.Δεν γνωρίζω αν είχε φέρει και άλλα η ήταν ένα και μοναδικό.Για περισσότερες πληροφορίες υπάρχει και η επίσημη σελίδα της εταιρίας που το παράγει αν θέλει κάποιος να πάρει μια γεύση του κουτιού,η αν θέλει να το παραγγείλει.Το θέμα όμως ανοίχθηκε όχι για να παρουσιάσω το κουτί,αλλά για να σας δείξω τις τροποποιήσεις που άρχισα να πράττω σιγά σιγά επάνω σε αυτό,Είναι γνωστό πως τα νέα κουτιά τα οποία έχουν κατακλύσει την αγορά έχουν μεγαλύτερους χώρους στο εσωτερικό,τους έτσι ώστε να αερίζεται η μητρική,αλλά και όλα τα εξαρτήματα του υπολογιστή καλύτερα.Επίσης διαθέτουν ένα κενό και μεγάλο χώρο από την δεξιά πλευρά του κουτιού,για να περνούν όλα τα καλώδια έτσι ώστε όταν βλέπουμε το κουτί από αριστερά ανοιχτό να φαίνεται η μητρική και όλα τα παρεμφερή,όμορφα και συμμαζεμένα χωρίς καλώδια να μπαίνουν ανάμεσα.Το συμμάζεμα των καλωδίων έχει δυο ευεργετικές ικανότητες.Πρώτον να τονιστεί ο χώρος της μητρικής όπως προαναφέραμε,και δεύτερον να έχει καλύτερο εξαερισμό το κουτί.Έτσι λοιπόν από την μία δημιουργούμε ένα άδειο χώρο για να κυκλοφορεί καλύτερα ο αέρας, και από την άλλη έχουμε μια όμορφη και συμμαζεμένη εικόνα του συστήματός μας..

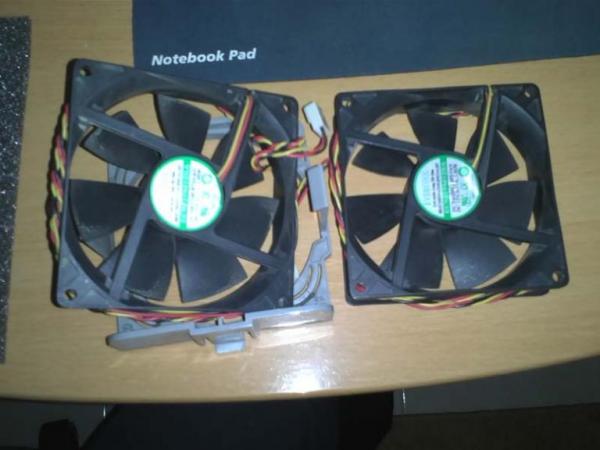

Οι παλιοί και θορυβώδες ανεμιστήρες ξηλώθηκαν από το κουτί μια για πάντα.
Στα σημερινά μεγάλα κουτιά οι μεγάλοι ανεμιστήρες των 120mm είναι πλέον μονόδρομος και έχουν αντικαταστήσει πλήρως τους μικρούς κλασσικούς ανεμιστήρες που χρησιμοποιούσαμε κάποτε για τον εξαερισμό του κουτιού.Ο λόγος φυσικά ήταν τι άλλο από τον δυνατό θόρυβο..(Παιδί μου κλείσε επιτέλους το σεσουάρ ακόμη στεγνώνεις τα μαλλιά σου?) Οι μικροί ανεμιστήρες πλέον έχουν καταργηθεί και έχουν κλειστεί στο χρονοντούλαπο της ιστορίας και έχουν δώσει την θέση τους στους νέους μεγαλύτερους ανεμιστήρες που γυρνούν στις μισές στροφές μεν,αλλά λόγο μεγέθους καταφέρνουν να διοχετεύσουν την ίδια ποσότητα αέρα με αποτέλεσμα να επιτυγχάνουν ιδιαίτερα χαμηλό θόρυβο και καλή ροή του αέρα στο κουτί του υπολογιστή.Τα PC λοιπόν χρόνο με τον χρόνο έγιναν ποιο αθόρυβα και λειτουργικά γιαυτό και όλο και περισσότεροι χρήστες αντικαταστατούν τα παλιά τους κουτιά με καινούργια.Όλα αυτά ασφαλώς δεν τα είχε το κουτί μου αφού μιλάμε για ένα μοντέλο του 2004.Κάθε καλοκαίρι είχα θέμα με τις θερμοκρασίες αφού το κουτί ζεσταινόταν πάρα πολύ και αναγκαστικά το άνοιγα για να πάρει αέρα η του έκανα αέρα με βεντάλια όπως οι δούλοι στις βασίλισσες της Αιγύπτου ενώ από την άλλη οι 6 ανεμιστήρες - 2 έλεος που έβγαλα από την αρχή κιόλας = 4 μου έπαιρναν κανονικά το κεφάλι κάθε μέρα

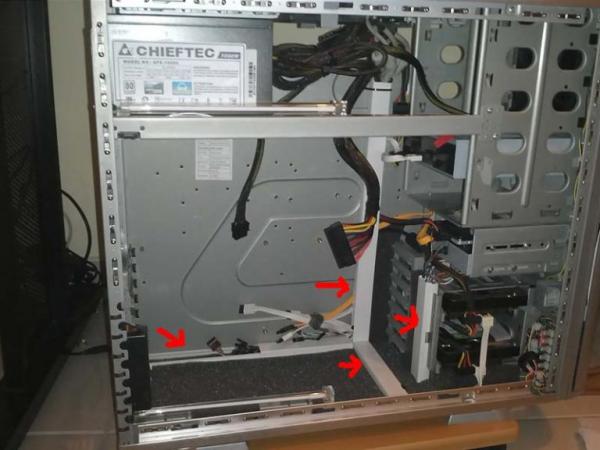

Εσωτερικά διακρίνονται τα κανάλια στα οποία έχω περάσει τα καλώδια

Αφορμή για όλες αυτές τις εργασίες δόθηκε πριν από λίγες μέρες όταν η μητρική μου η οποία παρουσίασε ένα χοντρό πρόβλημα χάλασε..Φυσικά αντικαταστάθηκε εντός εγγύησης αλλά επάνω στις αλλαγές ήρθε εντέλει η έμπνευση για τα μεγάλα βήματα..Πριν τοποθετήσω λοιπόν το νέο motherboard στο κουτί,αποφάσισα πως ήταν καιρός να κάνω επιτέλους κάποιες σημαντικές τροποποιήσεις στο κουτί μου μειώνοντας με κάποια τρόπο τον θόρυβο,ενώ από την άλλη να συμμαζέψω τα καλώδια με τέτοιο τρόπο έτσι ώστε να κάνω κάτι ιδιαίτερα ουσιαστικό από το να τα μαζέψω έτσι απλά δένοντάς τα κάπου στην άκρη..Ήθελα για την ακρίβεια να μην φαίνεται σχεδόν τίποτα..Πως θα γινόταν όμως αυτό αφού του κουτί δεν είχε τίποτα από τα νέα σύγχρονα κουτιά?Η απάντηση έρχεται σε δυο λέξεις..Μελέτη και σχέδιο.Έκατσα λοιπόν και σχεδίασα διάφορες λύσεις συμμαζέματος και δεν άργησε να έρθει μια ωραία ιδέα..Η ιδέα αυτή είχε όνομα..Κανάλια ηλεκτρολογικού εξοπλισμού.


Τα καπάκια των συσκευών κόπηκαν στο μέγεθος ενός 120mm fan,και τοποθετήθηκε
ανεμιστήρας έως 4200 στροφές.Επίσης τοποθετήθηκε μια αλουμινένια φίλτρο,σήτα.

Τοποθετήθηκαν λοιπόν κανάλια καλωδίων για να περάσουν μέσα όλα τα καλώδια του υπολογιστή.Το ένα κανάλι μπήκε επάνω οριζόντια,το άλλο κάτω για τα USB, το τρίτο κάθετα για να περάσουν τα καλώδια των δίσκων και το τέταρτο κάθετα δίπλα από τους δίσκους για να περάσουν τα καλώδια από τις επάνω συσκευές.Τα καλώδια φώλιασαν μετά βίας λόγο του ότι ήταν πολλά και το αποτέλεσμα με δικαίωσε.Στην συνέχεια πέρασα μονωτικό αφρολέξ κάτω στο κουτί για μόνωση και ομορφιά.Το θέμα με τα καλώδια ολοκληρώθηκα και στην συνέχεια έπιασα τον εξαερισμό του κουτιού.Σειρά είχε τώρα η μελέτη του εξαερισμού..Χώρος άπλετος πλέον υπήρχε και έμενε να κάνω το σχέδιο για να βάλω μεγαλύτερους και ποιο αθόρυβους ανεμιστήρες.Όλοι οι παλαιοί ανεμιστήρες ξηλώθηκαν και ετοιμάστηκε ο χώρος οι νέοι ανεμιστήρες των 120MM.Με την βοήθεια ενός μαχαιριού αλλά και ενός τρυπανιού ανοίχθηκαν νέες τρύπες για τις βίδες στο πίσω μέρος και εκεί που θα φεύγει ο αέρας από το εσωτερικό του κουτιού.Εκεί θα έμπαινε το ψυγείο της υδρόψυκτης που αναλύσουμε παρακάτω.Στην συνέχεια επικεντρώθηκα στο μπροστινό κομμάτι του κουτιού.Σκέφτηκα πως αν μπορούσα να βάλω ένα μεγάλο ανεμιστήρα ο οποίος να διοχετεύει αέρα εσωτερικά θα έλυνα ένα μεγάλο κομμάτι των υψηλών θερμοκρασιών τα καλοκαίρια.Με ένα μαχαίρι και τεράστια υπομονή μαρκαρίστηκε και κόπηκε μπροστά ένας μεγάλος χώρος για να τοποθετηθεί ένας ανεμιστήρας NB black silent pro120X 120X 25,ενώ μπροστά μπήκε και μια προστατευτική σήτα για προστασία.Η τοποθέτηση του ανεμιστήρα,έγινε πολύ εύκολα και γρήγορα και έδωσε αμέσως στο κουτί φρέσκο αέρα που θα τον χρειαστώ στην πορεία ενώ παράλληλα η μπροστινή όψη έγινε ποιο μάχιμη και όμορφη.

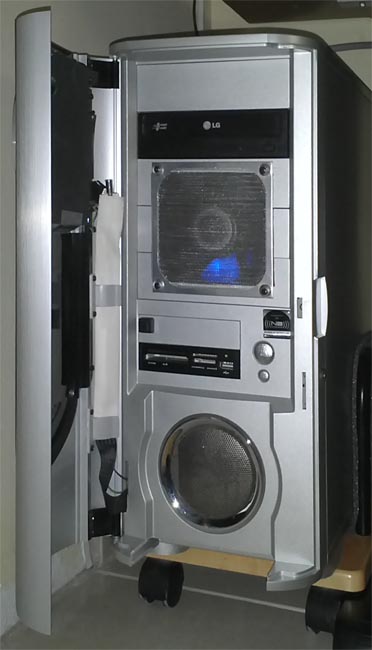

Η μπροστινή όψη της μετατροπής

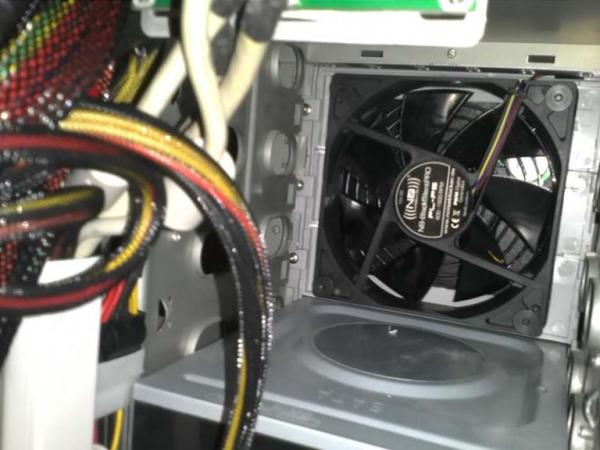

Από πίσω υπάρχει άφθονος χώρος για την ροή του αέρα.

Προχωράμε στην τοποθέτηση της μητρικής.Η νέα μητρική που μου ήρθε στα χέρια μου ήταν η Asrock Z77 Extreme 3 1155 Socket.Πρόκειται για μια αξιόλογη μητρική με το τελευταίο Chipset Ζ77 της Intel.PCI expres 3 Usb 3 και την τεχνολογία Virtu MVP που επιτρέπει παράλληλη συνεργασία της κάρτας γραφικών του επεξεργαστή και του χρήστη έτσι ώστε να υπάρχουν καλύτερες επιδόσεις.Τελειώνοντας την πολύ εύκολη διαδικασία της τοποθέτησης επικεντρώθηκα στην τοποθέτηση μπλε λαμπτήρων στο εσωτερικό του κουτιού.Το αποτέλεσμα μετά από πάρα πολλές ώρες εργασίας ήταν πολύ καλό.

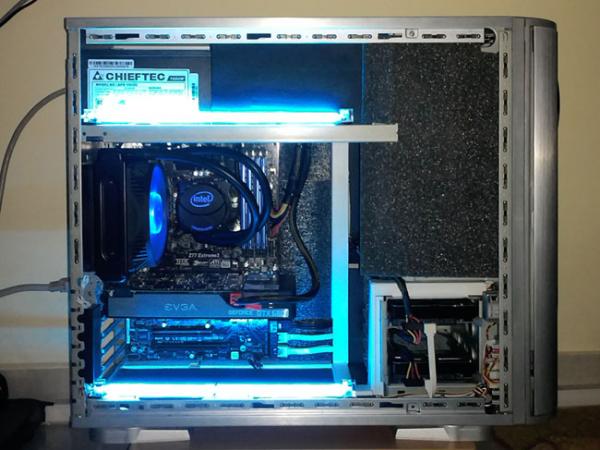

Η ολοκληρωμένη εικόνα του συστήματος με την υδρόψυξη.

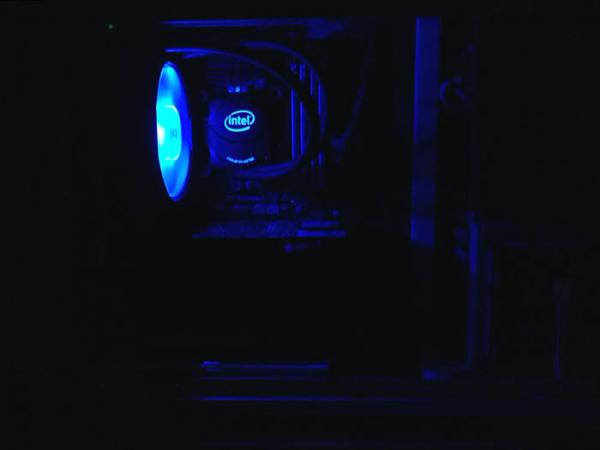

Κλείνουμε τα φώτα για να δούμε το Intel logo να φωτίζει μέσα στο σκοτάδι.



Τελειώνοντας τοποθετώ την υδρόψυξη η οποία έρχεται από την Intel με τις ευλογίες της ASATEC.Πρόκειται για μια εκπληκτική επίλυση απαγωγής θερμοκρασία και τα αποτελέσματα είναι άκρως ενδιαφέροντα..Οι θερμοκρασίες ξεκινούν εντός περιβάλλοντος win στα 25 βαθμούς με ful load στους 79 βαθμούς.Μην ξεχνάτε ότι έχω κάνει OC τον i5 στα 4.7GHZ και δουλεύει απροβλημάτιστα περνώντας όλα τα τεστ που του έχω βάλει.Η υδρόψυξη τελικά αποτελεί μονόδρομο για τους πορωμένους users οι οποίοι θέλουν το ποιοτικό στο PC τους και φυσικά το OC.Κλείνοντας να πω πως η ψήκτρα της intel διαθέτει έν φωτιζόμενο ανεμιστήρα μπλε χρώματος 2200rpm και ένα μπλε φωτιζόμενο logo επάνω στην αντλία του επεξεργαστή.

Χαρακτηριστικά του υπολογιστή.

Case:ACase Dacapo LCD
CPU :Intel i5 .3,3GHZ OC 4.9GHZ
GFX :EVGA Nvidia GTX 660 Superclocked 3GB
Mobo :Asrock Z77 Extreme 3
Memory :8GB Kingston 1600 Hyper X Blue
HD :Intel SSD 80GB 330 Series
HD :1TB Black WD 7200
HD :1TB Green WD 7200
Ψύξη :Υδρόψυξη CPU:Intel RTS2011LC Liquid Cooling Solution
Τροφοδοτικό Chieftec 80Plus 1000 Watt
Λογισμικό:Win7 64bit Professional

Καταχωρήθηκε 15 August 2013 - 04:51 PM

Υπέροχα!!!
Και το κουτί είναι πολύ όμορφο

Σε ευχαριστώ tatoki

Τώρα που μιλάμε έχουν αλλάξει όλα τα δεδομένα..Νέο κουτί μητρική CPU κλπ θα κάνω review κάποια στιγμή
