Καταχωρήθηκε 06 July 2010 - 03:43 AM

Επειδη ειχα ψαξει σχεδον παντου για 13πινο βησμα για τον st μου χωρις
αποτελεσμα σκεφτηκα να ψαξω στο internet για homemade κατασκευη,και
λοιπον ειχε αποτελεσμα /users/2014/41/78/36/smiles/23837.png .
Οι φωτογραφιες ειναι απο το paint γιατι πανω στην κατασκευη δεν περιμενα
οτι θα πετυχει,και δεν ειχα βγαλει φωτο,λοιπον εχουμε και λεμε.

Λοιπον τι χρειαζομαστε:

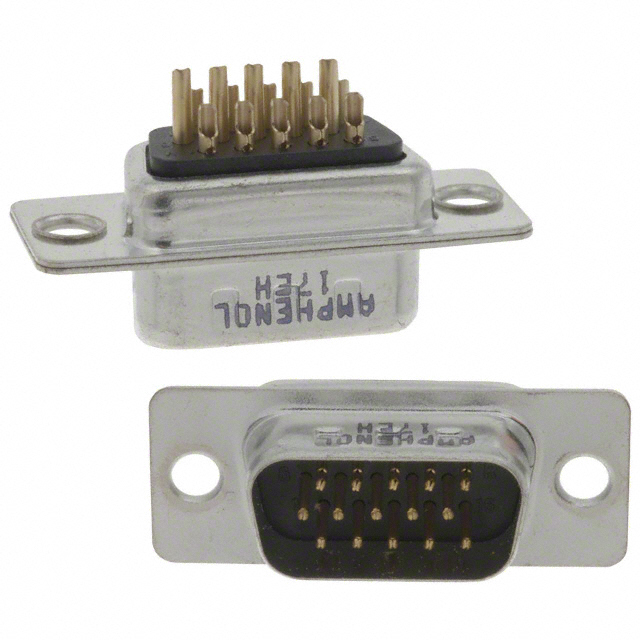

1.ενα αρσενικο vga βησμα (για να βγαλουμε τα πινακια του)

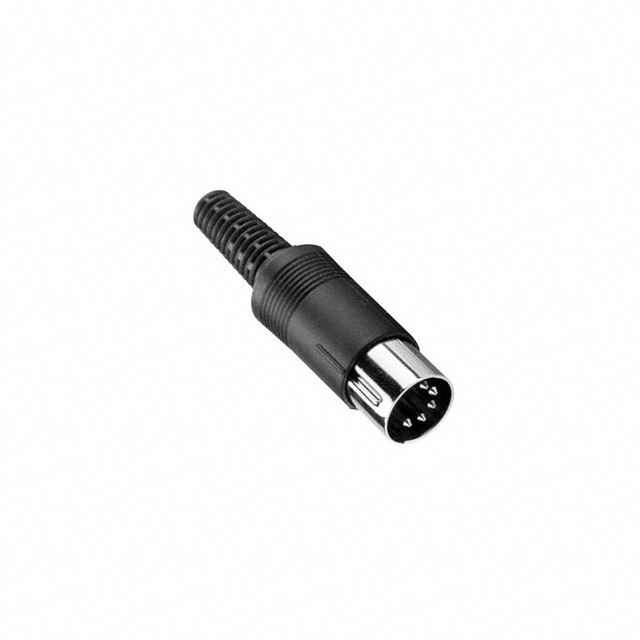

2.ενα πενταπινο η τετραπινο βησμα (θα χρειαστουμε το μεταλλικη κυκλικη
επιφανεια του)

3.μονωτικη ταινια

4.πιστολη θερμικης σιλικονης

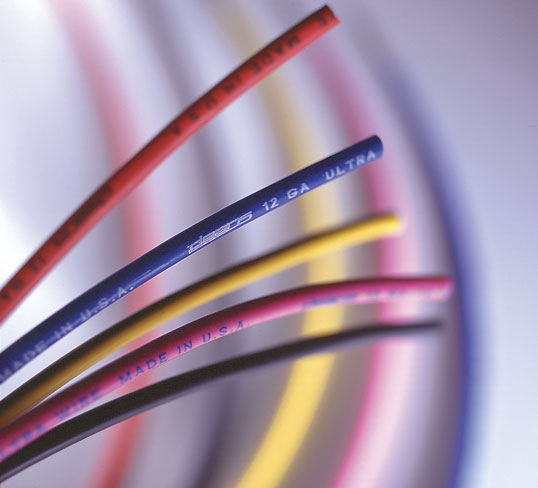

5.καλωδια (μικρα 13 κομματια,για να τα κολλησουμε με τα πινακια )

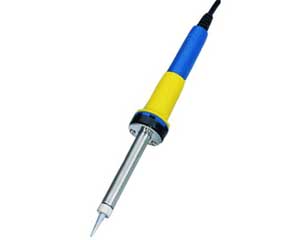

6.κολλητηρι (για να κολλησουμε τα καλωδιακια)

Το ξεκινημα....

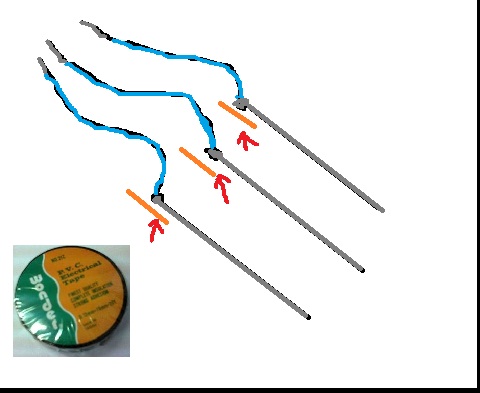

Πρωτα με το κολλητηρη ενωνουμε τα καλωδιακια στο πισω μερος των
pins,καλο ειναι επειδη το βησμα εχει 3 σειρες των τεσσαρων και μια κατω
,εβαλα 4 καλωδια στην πρωτη σειρα π.χ. κοκκινα ,στην δευτερη σειρα
κιτρινα,και στην τριτη σειρα πρασινα και το τελευταιο λευκο (για να μην
τα μπερδεψουμε).
Εκει που ειναι η πορτοκαλι γραμμη (στο σχεδιο) βαζουμε λιγο μονοτικη
ταινια για να μην ακουμπησει κανενα καλωδιο μεταξυ τους.

Καταχωρήθηκε 01 January 2011 - 08:10 PM

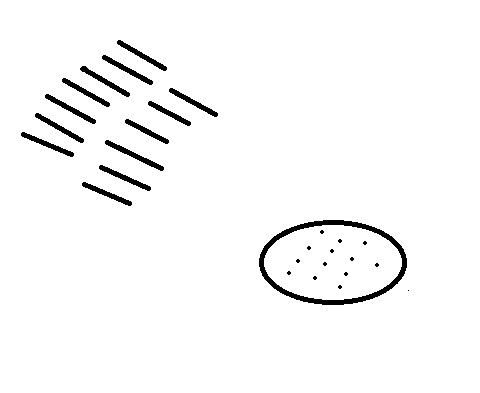

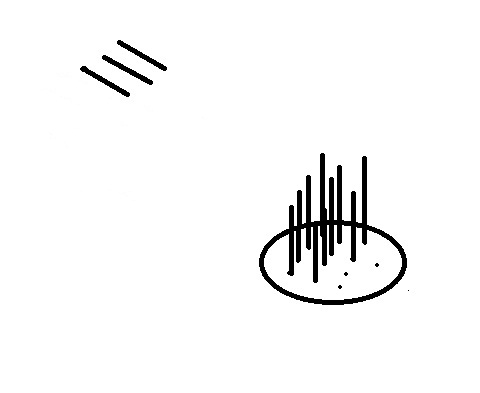

τοποθετουμε τα πινακια στην υποδοχη monitor του ST (στα σχεδια δεν εχω
ζωγραφισει τα καλωδιακια (που θα ειναι ενωμενα με τα πινς)

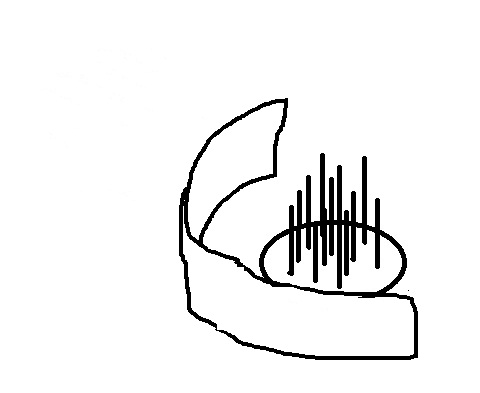

επειτα στο ανοιγμα της υποδοχης του st βαζουμε ενα κομματι χαρτι γυρω
γυρω στην σχισμη.

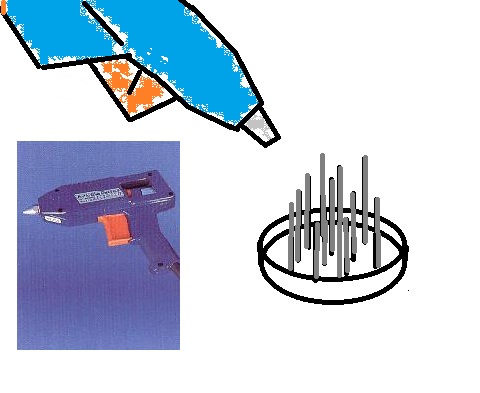

ριχνουμε σιγα σιγα γυρω γυρω σιλικονη (μεσα απο το κλεισιμο που καναμε
με το χαρτι)

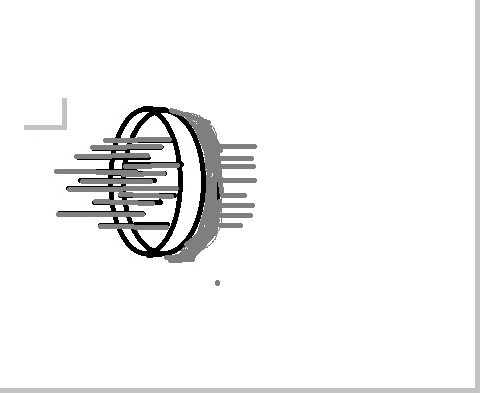

και οταν στεγνωσει η σιλικονη με δυο μικρα κατσαβιδακια τραβαμε ελαφρα
προς τα εξω το βησμα με τα πινακια,και θα εχουμε περιπου αυτο το
αποτελεσμα.

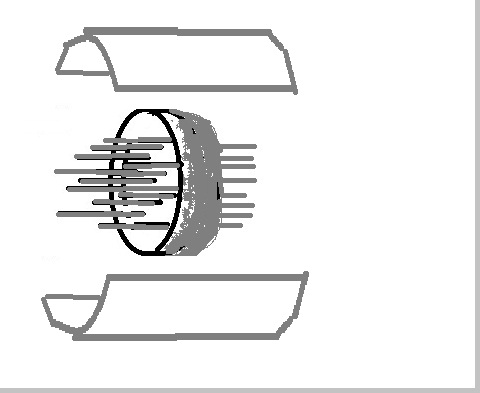

βγαζουμε και το χαρτι, και τοποθετουμε τα δυο μεταλικες επιφανιες απο το
5pin η 4pin που εχουμε,αν δεν εφαρμοζει καλα με ενα κοφτη "καθαριζουμε"
λιγο την επιφανεια της σιλικονης και οταν κουμπωσει το "δενουμε" με την
μονωτικη ταινια.


Ο λογος που εβαλα καλωδιακια στα πινς ειναι γιατι στην πρωτη προσπαθεια
που πηγα να κανω κολλησεις ζεσταινοταν σιλικονη (του βησματος) και
χαλαρωνε και "εχανε" την θεση του το πινακι.

Καταχωρήθηκε 06 July 2010 - 04:04 AM

Δεν είναι κακό!!

Καταχωρήθηκε 06 July 2010 - 05:55 AM

Καλή λύση!
Αν και προσωπικά θα προτιμούσα κόλλα δύο συστατικών....

Καταχωρήθηκε 06 July 2010 - 06:09 AM

εγώ θα προτιμούσα άλλο υπολογιστή

Καταχωρήθηκε 06 July 2010 - 06:35 AM

Μπράβο Βαγγέλη άξιος!!
